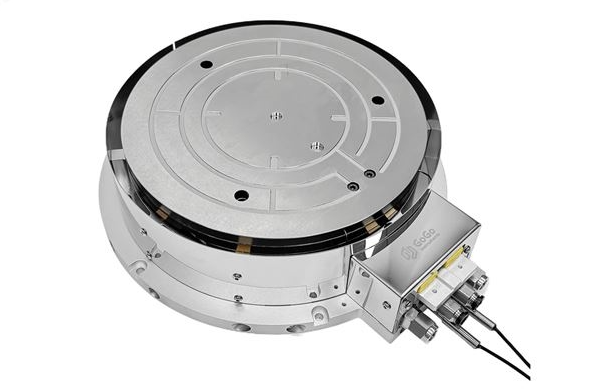

晶圆加热盘：半导体制造中的温度控制核心

　　在半导体制造的精密流程中，晶圆加热盘作为关键设备，承担着为晶圆提供稳定、均匀热环境的核心任务。其使用目的贯穿于晶圆加工的多个关键环节，直接影响芯片的良率与性能，是半导体产业实现高精度制造不可缺技术支撑，具体如下：

　　1.薄膜沉积：构建芯片结构的温度基石

　　在化学气相沉积（CVD）、物理气相沉积（PVD）等薄膜沉积工艺中，加热盘通过精确控制晶圆表面温度，为薄膜生长提供最佳热条件。例如，在CVD工艺中，反应气体需在高温下分解并沉积在晶圆表面形成薄膜。加热盘通过分区控温技术，确保晶圆边缘与中心温度偏差小于±1℃，避免因温度不均导致薄膜厚度差异，从而保障芯片电学性能的稳定性。若温度控制失效，薄膜可能因应力不均出现开裂或脱落，直接导致晶圆报废。

　　2.晶圆加热盘在光刻工艺：提升图形转移精度的温度保障

　　光刻是芯片制造的核心步骤，其分辨率受曝光波长与工艺条件共同影响。加热盘在光刻前通过快速升温至设定温度，可消除晶圆表面微观不平整，减少光刻胶涂布缺陷；在曝光后，通过精确控温辅助光刻胶显影，避免因温度波动导致图形畸变。例如，在极紫外光刻（EUV）工艺中，加热盘需将晶圆温度稳定在±0.1℃以内，以匹配EUV光刻机的超精密对准系统，确保7纳米及以下制程芯片的良率。

　　3.刻蚀与清洗：优化材料去除效率的温度控制

　　在干法刻蚀工艺中，晶圆加热盘通过维持特定温度，调节等离子体与晶圆表面的化学反应速率，实现高选择比刻蚀。例如，在硅通孔（TSV）刻蚀中，加热盘需将晶圆温度控制在60℃±2℃，以确保刻蚀速率均匀性超过95%，避免因局部过热导致硅材料过度损耗。在清洗环节，加热盘通过升温加速化学药剂与晶圆表面污染物的反应，同时避免温度过高损伤敏感结构，显著提升清洗效率与晶圆表面洁净度。

　　晶圆加热盘通过精准的温度控制，为半导体制造的每一道工序提供稳定热环境，是提升芯片良率、推动制程技术迭代的关键设备。随着3D封装、先进制程等技术的发展，其对加热盘的温控精度与响应速度提出了更高要求，未来将持续向智能化、集成化方向演进。
